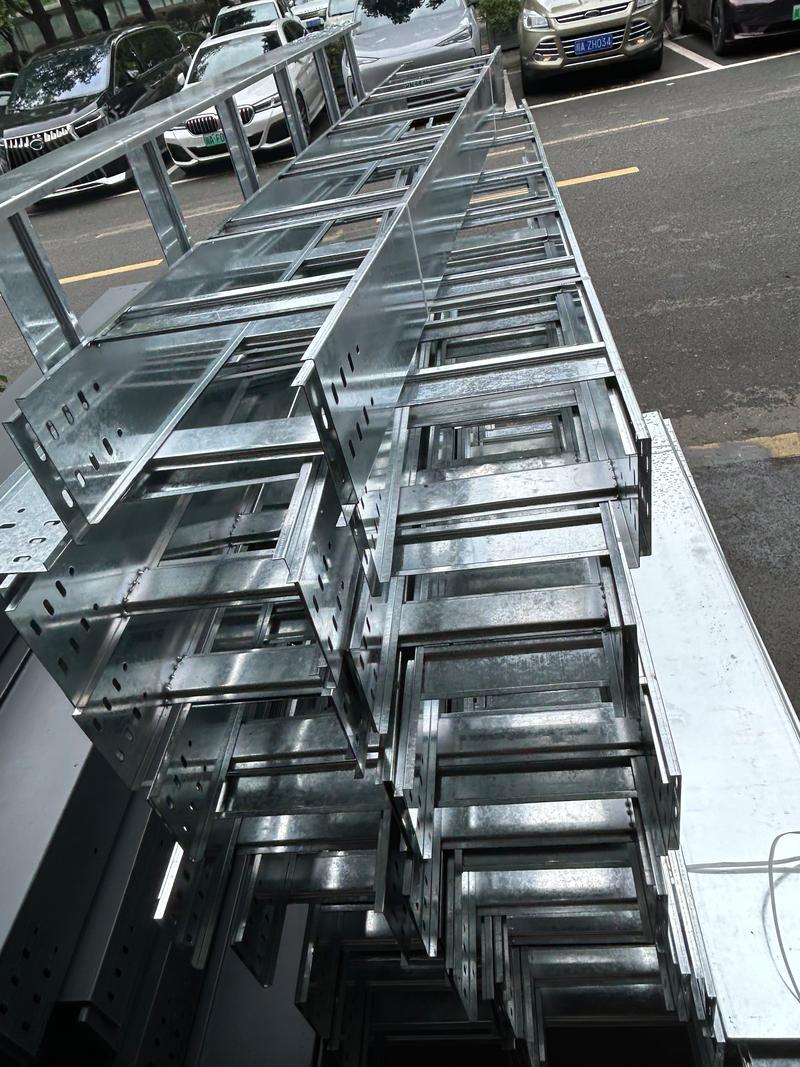

电缆桥架作为电力、通信、工业自动化等领域的关键支撑设备，其安装质量直接影响电缆系统的安全性和稳定性。本文将从基础步骤、关键细节及验收标准三个维度，系统解析电缆桥架的安装方法。
一、基础步骤：从定位到固定的标准化流程
测量定位
根据施工图纸确定桥架走向，利用弹线法标记安装位置。在竖井内安装时，需采用悬钢丝法设定基准线，确保垂直度偏差≤2mm/m。若预留孔位置偏差超过10mm，需用防火泥修补并刷漆恢复。
支吊架安装
按每1.5米间距固定原则，在顶棚或墙面钻孔并安装膨胀管。支架需采用镀锌角钢(规格≥25mm×25mm×3mm)，焊接处需打磨平整并涂防锈漆。直线段两端安装完成后，用尼龙线拉通基准线，调节中间支架水平度。
桥架组装
钢制桥架直线段连接采用连接板，用半圆头螺丝由内向外穿出，加平垫、弹垫后紧固，间隙误差≤1mm。转角处使用专用弯通，末端加装封堵板。托盘式桥架需在分支处用三通/四通变径，确保出线口无毛刺。
二、关键细节：决定安装质量的五大要点
跨接与接地
金属桥架需单端接地，跨接线采用4mm²铜编织线，连接处刮漆处理确保导电性。当桥架作为接地干线时，端部连接电阻需≤0.00033Ω，且全长不少于2处与接地干线连接。
伸缩补偿装置
钢制桥架直线段超过30米、铝合金桥架超过15米时，需设置伸缩节。伸缩板应做明显标记，并采用弹簧垫圈固定，防止热胀冷缩导致变形。
防火封堵
穿越防火墙或楼板时，桥架与孔洞间隙用防火泥封堵，并刷与墙面同色漆。竖井内桥架每层需加防火隔板，隔板厚度≥5mm，耐火极限≥1小时。
电缆固定
水平敷设时，电缆每隔2米用绑扎带固定;垂直敷设时，每隔1.5米固定。强电与弱电电缆需用隔板分隔，间距≥300mm。
环境适配
户外安装需选用复合环氧树脂桥架，并加装防雨罩;腐蚀性环境需采用316不锈钢材质，托臂、支架同步升级;粉尘场所需加盖板，盖板开启面保持80mm垂直净空。
三、验收标准：从外观到性能的全面检测
外观检查
桥架安装需横平竖直，偏差≤5mm/m，全长偏差≤20mm。盖板齐全无翘角，支架无扭曲变形，焊缝均匀无漏焊。
性能测试
接地电阻测试值需≤0.1Ω;负载测试时，桥架最大挠度≤跨距的1/200;防火桥架需通过GB/T 9978.1-2008耐火测试。
文档归档
需提交桥架平剖面图、支吊架明细表、材料合格证及接地测试报告，确保可追溯性。
电缆桥架的安装是系统性工程，需从测量定位、支吊架制作到接地处理等环节严格把控。通过标准化流程、精细化操作及全流程验收，可确保桥架系统满足电力传输、安全防护及长期运维需求，为工业与民用建筑提供可靠支撑。
