电缆桥架作为电力、通信、工业自动化等领域的核心支撑设备，其规格参数直接影响电缆敷设的效率与安全性。本文将从结构类型、尺寸范围、厚度标准及选型要点四个维度，系统解析电缆桥架的规格体系。
一、结构类型：三大主流规格的差异化应用
电缆桥架的规格首先体现在结构类型上，目前市场主流分为槽式、梯式、托盘式三种：

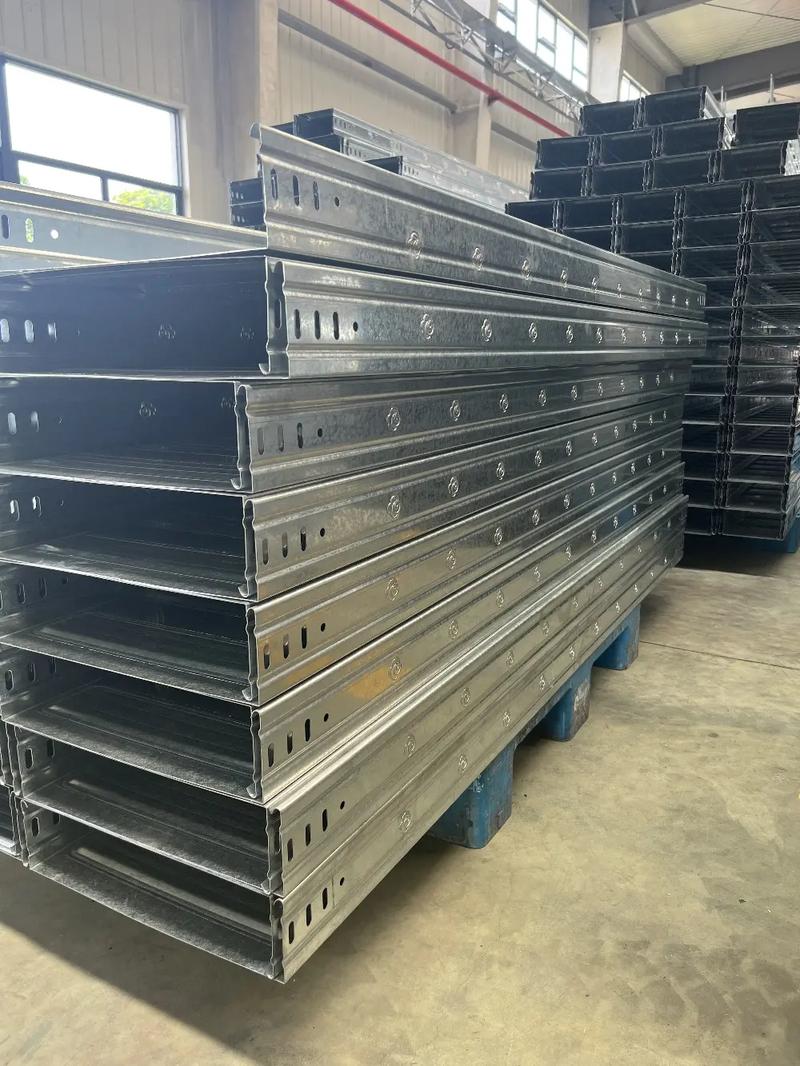

槽式桥架：全封闭结构，类似“盒子”形态，规格覆盖50×25mm至1000×200mm。其优势在于高防护性，适用于计算机电缆、热电偶电缆等高精度系统的敷设，尤其对电磁干扰敏感的场景。例如，某数据中心采用250×250mm槽式桥架，通过金属屏蔽层将电磁干扰降低至0.5%以下。
梯式桥架：镂空梯状结构，规格以600×100mm、800×200mm等大跨度为主。其通风散热性能优异，单段跨度可达6米，适用于大截面动力电缆(如35mm²以上)的敷设。某钢铁厂采用梯式桥架支撑12根300mm²动力电缆，通过自然通风使电缆温度较封闭式桥架降低12℃。
托盘式桥架：半封闭结构，规格包含700×100mm、1000×150mm等。其特点为安装灵活，支持水平分支敷设，常用于商业建筑弱电工程。例如，某商场采用托盘式桥架实现监控、消防、通信电缆的分层管理，检修效率提升40%。
二、尺寸范围：从微型到超大型的全覆盖
电缆桥架的规格尺寸需严格遵循填充率标准：动力电缆填充率≤50%，控制电缆≤70%，并预留10%-25%的发展余量。基于此，市场形成两大尺寸体系：
标准尺寸：宽度50mm-800mm，高度25mm-200mm，如100×50mm、300×100mm等，适用于常规室内布线。
大跨度尺寸：宽度≥1000mm，高度≥200mm，如1200×200mm，需采用复合材料或加强结构设计，用于地铁隧道、机场航站楼等场景。
三、厚度标准：材质与载荷的精准匹配
桥架厚度直接影响承载能力，国家标准明确分级：
宽度≤150mm：厚度≥1.0mm;
150mm<宽度≤300mm：厚度≥1.2mm;
宽度>800mm：厚度≥2.2mm。
例如，某化工项目采用300×100mm桥架，厚度1.5mm，可承载6根120mm²电缆(总重120kg/m)，满足GB/T 23639-2017《节能耐腐蚀钢制电缆桥架》要求。
四、选型要点：从场景需求到成本优化
环境适配：潮湿环境优先选择热浸锌桥架(防腐寿命25年)，高温场景选用防火桥架(耐火极限≥1小时)。
经济性平衡：大跨度场景采用铝合金桥架(重量较钢制减轻50%)，可降低支撑结构成本;非标定制需求通过模块化组合实现，如用标准段+连接件替代整体异形桥架，成本降低15%-20%。
未来扩展：预留20%填充余量，避免后期增容时桥架更换。例如，某数据中心初期采用400×100mm桥架，预留50%空间，3年后新增电缆时无需扩容。
电缆桥架的规格体系是结构、尺寸、厚度与场景需求的综合博弈。从50×25mm的微型槽式桥架到1200×200mm的超大型托盘式桥架，规格参数的精准匹配是实现高效、安全、经济电缆敷设的关键。对于采购方而言，理解规格构成逻辑、明确自身需求优先级，并建立长期合作供应商关系，是实现高效采购的核心路径。
