在工业厂房、数据中心、轨道交通等场景中，托盘式桥架作为电缆敷设的核心载体，凭借其开放式托盘结构与模块化设计，成为保障电力与通信系统稳定运行的关键设备。本文将从结构特性与安装规范两大维度，解析托盘式桥架的核心价值与施工要点。
一、托盘式桥架：结构特性与适用场景

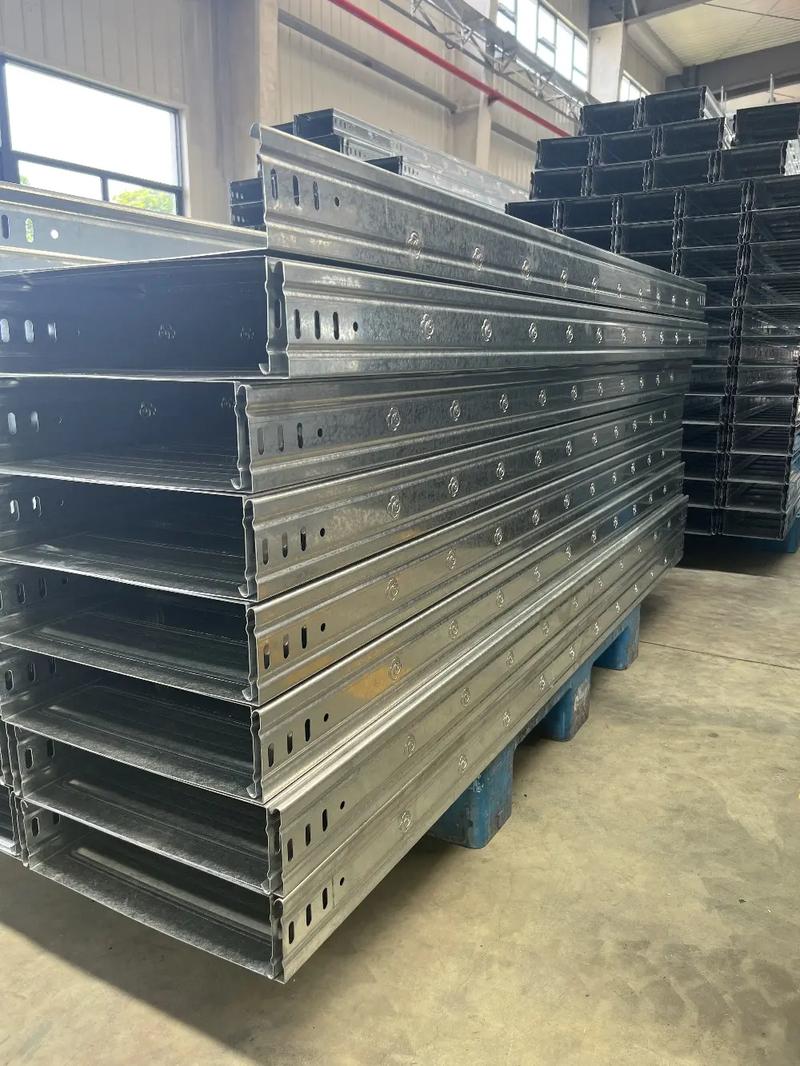

托盘式桥架以“浅盘状”开放式结构为特征，其主体由钢制、铝合金或玻璃钢材质制成，表面经镀锌、喷塑或热浸锌处理，兼具防护性与耐腐蚀性。根据散热需求，托盘分为冲孔型与无孔型：冲孔型通过密集散热孔提升线缆散热效率，适用于高温环境;无孔型则侧重防尘防水，多用于户外或洁净车间。
其核心优势体现在三方面：
高承载能力：带筋式托盘设计使单跨承载力提升30%，跨距可达4-5米，减少支架用量;
灵活适配性：支持直线段、弯通、三通等20余种标准配件，可快速拼接成L型、Z型复杂路径;
高效维护性：开放式结构便于电缆检查与增容，无需拆卸盖板即可完成线缆调整。
二、托盘式桥架安装：从规划到落地的全流程规范
1. 前期准备：精准定位与材料检验
安装前需根据设计图纸确定桥架走向，避开消防管道、通风系统等干扰源。使用激光水平仪标记安装点，确保水平偏差≤1.5mm/m。对桥架本体及连接板、螺丝等配件进行质量检验，重点检查镀锌层厚度(≥65μm)与焊接点牢固性。
2. 支撑系统安装：稳固性与防腐并重
水平安装：采用膨胀螺栓将支架固定于墙面或天花板，支架间距2-4米(带筋托盘可达4-5米)。安装后使用水平仪校准，确保桥架处于水平状态。
垂直安装：每1.5米设置固定点，立柱采用角钢或槽钢制作，通过膨胀螺栓或焊接固定。大跨度场景需增设中间支撑，防止桥架下垂变形。
特殊场景处理：在伸缩缝处安装伸缩节，预留10-15mm补偿间隙;穿越防火分区时，采用防火隔板与防火泥封堵，并预留散热孔。
3. 桥架主体拼接：精准对接与牢固固定
直线段连接使用连接板与螺栓紧固，缝隙≤2毫米;弯通、三通等配件需与桥架规格匹配，通过螺丝锁紧。对于非标尺寸需求，可现场切割桥架并打磨毛刺，但需避免破坏镀锌层。
4. 接地与验收：安全性能的最后防线
托盘式桥架需形成可靠电气通路，全长与接地干线连接点≥2处。镀锌桥架利用本体作为接地体，非镀锌桥架则需跨接≥4mm²铜芯线。验收时使用兆欧表检测接地电阻(≤0.1Ω)，并检查桥架表面无划痕、变形，连接点防腐处理到位。
三、结语：标准化施工铸就长期价值
托盘式桥架的安装质量直接影响电缆系统的运行寿命。从支撑间距的力学计算到接地电阻的严格检测，每一环节均需遵循《电缆桥架安装图集》等规范。通过模块化设计与标准化施工，托盘式桥架不仅能降低30%以上的综合成本，更可为未来5G基站、智能工厂等场景的电缆扩容预留充足空间，成为工业基础设施升级的优选方案。
