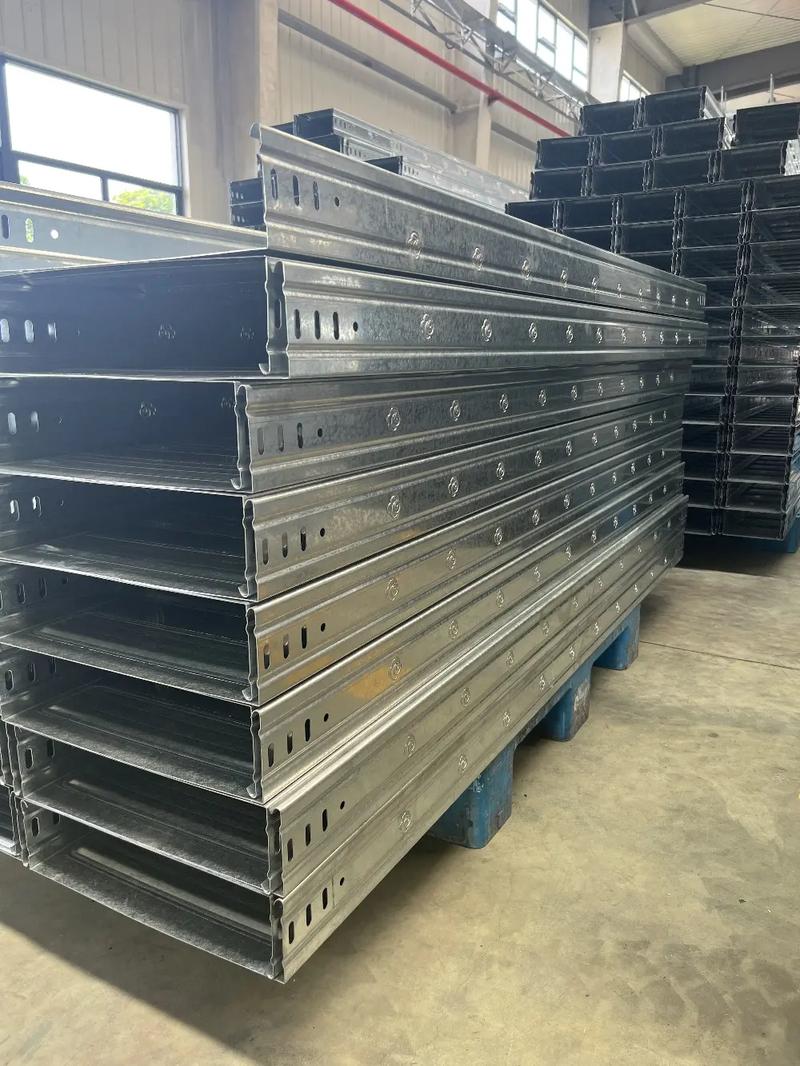

在数据中心、工业厂房等复杂场景中，组装式桥架凭借其模块化设计、灵活配置与高效安装特性，成为电缆敷设的核心解决方案。其通过标准化组件的拼接，可快速适应不同空间形态与荷载需求，显著提升施工效率与系统稳定性。本文将从安装流程、关键技术要点及验收标准三方面，解析组装式桥架的标准化施工方法。
一、模块化安装流程：从定位到组装的精准控制
定位与弹线
根据设计图纸确定桥架始端至终端位置，使用激光水平仪或墨斗在顶棚、墙面或地面弹出基准线，确保水平度偏差≤1.5mm/m，全长偏差≤10mm。在进出接线盒、转角及变形缝两端500mm内设置固定点，并标记支吊架位置。
支吊架安装
采用膨胀螺栓或预埋铁件固定支吊架，固定间距1.5-2m。对于跨距超6m的钢制桥架或跨距超2m的铝合金桥架，需进行力学验证，确保支撑强度满足荷载要求。例如，某数据中心项目通过增加横梁密度，将单跨承载能力提升至300kg，满足高密度布线需求。
桥架组装
使用100mm、150mm、200mm三种基型组件，通过连接板与螺栓实现快速拼接。转角处采用专用弯通配件，弯曲半径需≥电缆最小允许弯曲半径(如控制电缆≥6D，电力电缆≥10D)。垂直敷设时，固定点间距≤2m，并在分支处加装隔板，避免动力电缆与控制电缆干扰。
二、关键技术要点：确保安全与性能的核心细节
接地与防火处理
桥架系统需形成可靠电气通路，全长与接地干线连接点≥2处。非镀锌桥架连接板两端跨接≥4mm²铜芯接地线，镀锌桥架则通过防松螺帽或垫圈实现电气连续性。在穿越防火分区时，采用防火隔板与防火堵料封堵，并预留伸缩余量。
伸缩节与补偿装置
直线段超过30m或跨越变形缝时，需设置伸缩节，补偿量按公式ΔL=α·L·ΔT计算(α为线膨胀系数，钢取11.5×10⁻⁶/℃)。例如，某化工厂项目在40℃环境温度下，通过开放式梯级桥架将电缆温升降低8-12℃，延长绝缘层寿命。
荷载与填充率控制
电力电缆填充率≤40%，控制电缆≤50%，并预留10%-25%工程裕量。支吊架选型需匹配桥架规格，确保工作均布荷载≤额定荷载，相对挠度≤1/200。
三、验收标准：从外观到性能的全面检测
外观检查
桥架表面平整，无扭曲变形，连接处缝隙≤2mm，盖板齐全且无翘角。焊接部位焊缝饱满，防腐层厚度≥65μm(热浸锌处理)。
功能测试
使用兆欧表检测接地电阻，确保桥架端部间连接电阻≤0.33mΩ。通过拉力测试验证支吊架承载能力，例如，某地铁项目采用浮动式连接件，允许±15mm位移补偿，满足8度地震烈度要求。
组装式桥架通过模块化设计与标准化施工，实现了电缆敷设的高效性与安全性。从精准定位到严苛验收，每一环节均需遵循规范，方能构建稳定可靠的电气系统。未来，随着5G、物联网等技术的发展，组装式桥架的灵活性与扩展性将进一步凸显，为智慧建筑提供坚实支撑。
