在现代工业与建筑领域,网格电缆桥架凭借其开放式结构、灵活安装和高效散热等特性,成为机房、数据中心、化工医药等场景线缆敷设的首选方案。其标准化体系的完善,不仅关乎产品性能与安全性,更直接影响布线系统的可扩展性和维护效率。
一、尺寸规范:精准适配多元场景
网格电缆桥架的尺寸设计遵循模块化原则,宽度范围覆盖50mm至600mm,高度从30mm到200mm不等,深度则以50-150mm为主流。以“CM105/300”规格为例,其高度为105mm、宽度300mm,可承载直径较大的动力电缆与控制电缆。标准长度通常为3米,但支持定制化生产,满足长跨距布线需求。例如,在大型数据中心建设中,可通过拼接6米定制桥架实现无中继敷设,减少接头数量,降低信号衰减风险。
二、材质与工艺:耐腐蚀与强度的平衡
材质选择直接影响桥架寿命。不锈钢桥架采用304或316L奥氏体钢,含铬18%、镍8%,具备优异的抗酸碱腐蚀能力,适用于海洋工程、化工医药等高腐蚀环境。镀锌桥架通过电解技术形成10μm以上锌层,成本较低,适合室内干燥环境;热浸锌桥架则将钢材浸入600℃锌液,形成65μm厚锌层,防腐蚀性能可持续10年以上,广泛应用于户外或潮湿场景。以某石化企业为例,采用热浸锌网格桥架后,在含硫化氢的腐蚀性气体中仍保持15年无锈蚀,维护成本降低60%。
三、安装标准:安全与灵活的双重保障

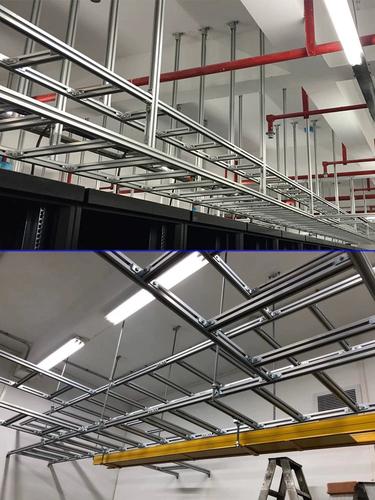

安装规范是网格桥架标准化的核心环节。根据《建筑电气工程施工质量验收规范》,桥架水平敷设时支撑跨距应为1.5-3米,垂直敷设时固定点间距不超过2米。在数据中心建设中,为适应服务器机柜动态扩容需求,网格桥架支持现场加工转弯、三通等特殊部件。例如,某云计算中心采用模块化安装方案,通过拼接标准件实现72小时完成500米桥架部署,较传统槽式桥架效率提升40%。
四、防火与接地:安全防线的最后一公里
在防火要求严苛的场景中,网格桥架需配合防火隔板使用。根据《电缆桥架防火标准》,桥架穿越防火墙时应采用防火包带密封,耐火极限不低于1小时。接地系统方面,非镀锌桥架连接板两端需跨接4mm²铜芯接地线,镀锌桥架则通过防松螺帽实现电气连通。某银行数据中心实测数据显示,标准化接地设计使系统故障率降低75%,雷击损坏率归零。
从尺寸设计到安装工艺,网格电缆桥架标准体系构建了覆盖全生命周期的质量管控框架。随着5G、工业互联网等新兴技术的发展,标准化网格桥架正朝着智能化方向演进,通过集成传感器实现负载监测与故障预警,为数字时代的线缆管理提供更可靠的解决方案。
