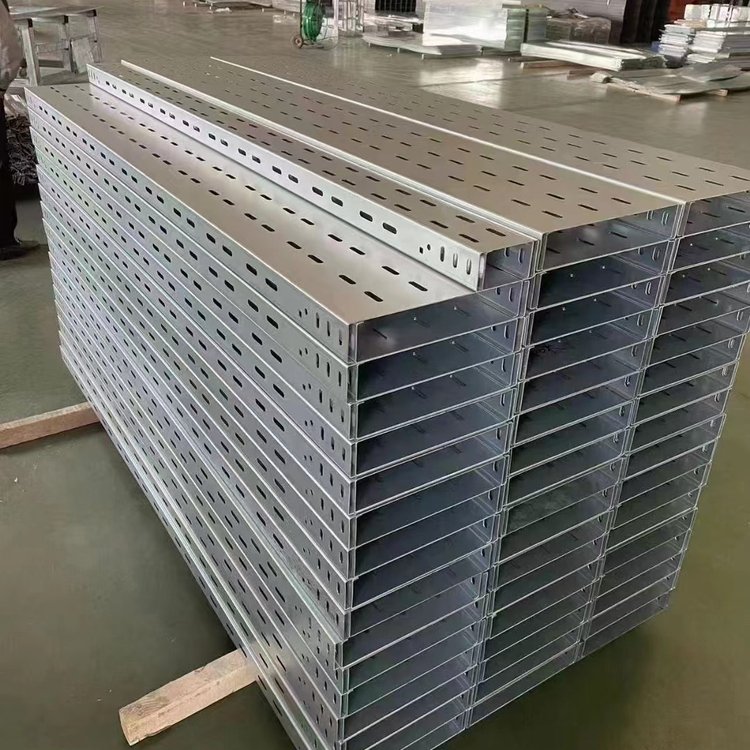

在工业厂房、数据中心及轨道交通等场景中，梯式桥架凭借其开放式结构与高承载能力，成为电缆敷设的核心设备。其设计不仅优化了散热性能，更通过模块化结构提升了安装效率。本文将从结构特性、安装流程及关键细节三个维度，系统解析梯式桥架的核心要点。
一、梯式桥架的结构特性与核心优势
梯式桥架由两侧梯帮与中间横杆组成梯形框架，横杆间距通常为150-300mm，形成开放式通风结构。这种设计使空气自然流通，散热效率较封闭式桥架提升40%以上，尤其适用于电力电缆密集敷设场景。例如，某钢铁厂高温车间采用梯式桥架后，电缆运行温度降低15℃，使用寿命延长3年。
材质方面，梯式桥架多采用热浸锌钢板或铝合金，前者耐腐蚀性达国标GB/T 13912-2002要求，后者重量减轻30%且强度满足B级载荷标准。部分项目通过加强筋与45°支撑柱设计，使跨距6米时的挠度控制在≤24mm，远优于国标1/200要求。
二、梯式桥架的标准化安装流程
支架定位与固定
水平安装时，支架间距需根据桥架规格调整：宽度≤200mm的桥架，吊架间距≤1.5米;宽度≥600mm时，需采用角钢吊杆并缩短至1.2米。垂直安装时，夹板底部距地面0.5-0.8米，上部夹板距桥架边缘0.3-0.5米，两夹板垂直距离≤2米。例如，某数据中心项目通过激光定位仪确保支架水平误差≤±2mm/m，避免桥架因安装偏差导致变形。
桥架拼接与固定
直线段连接采用配套直线连接板与M10螺栓，螺母置于外侧以便维护。弯通处需使用成品90°水平弯通或小角度转弯连接板，严禁现场切割焊接。某化工项目在跨度12米的厂房中，通过伸缩连接板实现桥架热胀冷缩补偿，避免因温度变化导致连接处开裂。
防火与接地处理
穿越防火墙时，需用L50×50×5角钢制作固定框，并填充泡沫石棉毡与防火堵料。接地方面，桥架系统需形成电气通路，跨接电阻≤0.0003Ω。某地铁项目通过编织铜线连接伸缩缝，确保电气连续性，并通过30A直流电流测试验证接地性能。
三、安装质量的关键控制点
载荷测试：模拟满载状态验证桥架挠度，6米跨距下变形量需≤24mm。
电缆排列：单层敷设且排列整齐，避免交叉。某仓储物流中心通过规划图表提前确定电缆位置，施工效率提升25%。
维护便捷性：开放结构便于后期检修，某医院手术室项目通过梯式桥架实现精密仪器线缆快速更换，维护时间缩短60%。
梯式桥架的选型与安装需兼顾功能性与经济性。从高温车间的散热需求到数据中心的高密度布线，其模块化设计与标准化流程为现代工程提供了可靠支撑。通过科学选材、规范施工与智能监测，梯式桥架正成为电缆管理领域的“隐形守护者”。
