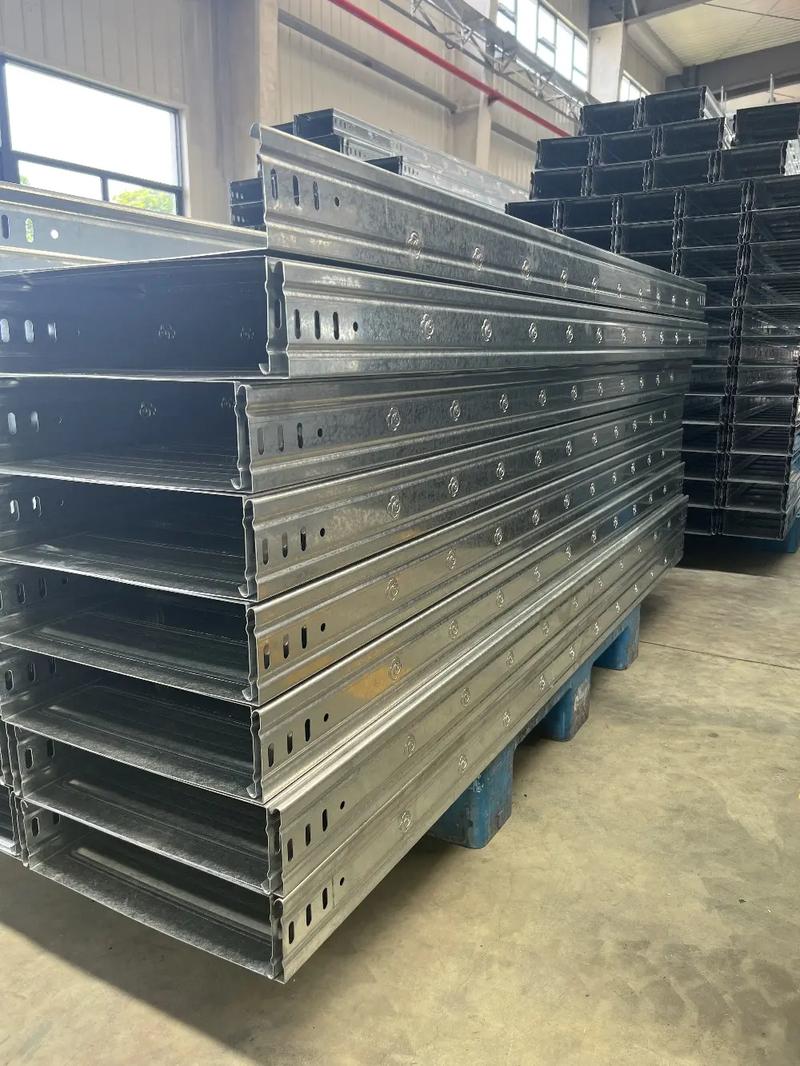

槽式桥架作为全封闭型电缆敷设系统，凭借其优异的防护性能与模块化设计，广泛应用于数据中心、轨道交通、工业厂房等场景。其安装质量直接影响电缆系统的安全性与使用寿命，本文将从基础规范、关键步骤及技术要点三方面，系统解析槽式桥架的标准化安装方法。
一、基础规范：定位与路径规划
槽式桥架的安装需严格遵循设计图纸与施工规范，确保路径最短捷且避开干扰源。安装前需完成以下准备工作：
路径协调：与土建、水暖、动力等专业协同，确认预留墙孔、楼板洞及支架预埋件位置，避免与其他管道冲突。例如，桥架与热力管道平行敷设时，需保持1米以上间距;与腐蚀性液体管道交叉时，桥架应位于其上方。
弹线定位：使用激光水平仪或墨斗，在顶棚、墙面或地面弹出基准线，标注桥架起点、终点、拐弯点及分支点坐标，并绘制轴测图以精确统计材料用量。
荷载核算：根据电缆总截面积与桥架填充率(电力电缆≤50%，控制电缆≤70%)选择合适规格，并预留10%-25%工程裕量。跨距超过6米的钢制桥架需进行强度验证。
二、关键步骤：支架安装与桥架组装
支架安装
间距控制：水平敷设时，支架间距1.5-3米;垂直敷设时，固定点间距≤2米。大跨距场景需采用加强型支架或设置伸缩补偿装置。
固定方式：使用膨胀螺栓或焊接固定支架，确保连接牢固且防松零件齐全。例如，某数据中心项目通过双螺栓固定支架，使桥架水平度偏差控制在2mm/m以内。
层次排列：多层桥架安装时，弱电控制电缆置于上层，低压动力电缆居中，高压动力电缆在下层，层间距离≥150mm。
桥架组装
直线段连接：采用专用连接板与半圆头螺栓，从内向外穿出并加平垫、弹垫紧固，连接处间隙≤2mm。例如，某化工项目使用镀锌连接板，通过4mm²软铜线跨接实现电气连续性。
弯通与配件：转弯、分支处使用成品弯通、三通等配件，确保电缆弯曲半径≥6D(D为电缆外径)。例如，某地铁项目采用预制的90°弯头，避免现场加工损伤电缆。
盖板处理：盖板应齐全、平整，开启面保持80mm垂直净空。吊顶内安装时，线槽截面利用率≤50%，且缆线进出部位需绑扎固定。
三、技术要点：接地与防护处理
接地系统
金属桥架需形成可靠电气通路，端部连接电阻≤0.00033Ω。非镀锌桥架连接板两端跨接≥4mm²铜芯线，镀锌桥架则利用本体作为接地体。
桥架系统与接地干线连接点≥2处，且每段(包括非直线段)至少有一点可靠连接。例如，某数据中心项目通过镀锌扁钢将桥架与接地网连接，确保接地电阻≤0.1Ω。
防护措施
防火分区：在穿越防火墙时，采用防火隔板与防火堵料封堵，并预留伸缩余量。
腐蚀环境：选用不锈钢或热浸锌桥架，并在连接处涂抹防锈漆。例如，某沿海化工项目通过三层环氧树脂涂层，使桥架使用寿命延长至15年以上。
结语：标准化施工铸就长期价值
槽式桥架的安装需兼顾结构强度、电气安全与防护性能。从支架间距的力学计算到接地电阻的严格检测，每一环节均需遵循规范。通过模块化设计与标准化施工，槽式桥架不仅能降低30%以上的综合成本，更可为未来5G基站、智能工厂等场景的电缆扩容预留充足空间，成为工业基础设施升级的核心载体。
