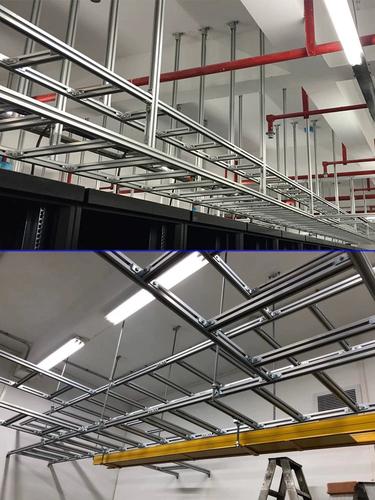

在工业厂房、商业综合体及数据中心等场景中，铝合金桥架凭借耐腐蚀、轻量化、易维护等特性，成为电缆敷设的核心支撑系统。其安装质量直接影响电缆运行安全与后期维护效率。本文从设计原则、安装步骤、质量控制三方面，系统解析铝合金桥架的标准化安装流程。
一、科学设计：构建安全高效的电缆通道
路径规划三要素
最短距离：减少电缆弯曲半径，降低信号损耗;
避开干扰：与强电磁设备保持≥500mm间距，防止信号干扰;
便于维护：预留≥800mm检修空间，如上海某汽车工厂在桥架下方设置可拆卸检修盖板，维护效率提升40%。
载荷计算模型
根据电缆总重量(含填充系数)确定桥架规格：
轻型(≤150kg/m)：适用于控制电缆;
中型(150-300kg/m)：通用型设计，承载动力电缆;
重型(≥300kg/m)：采用双主梁结构，如国家电网特高压项目选用6mm厚铝合金桥架，承载超500kg/m。
防火分区设计
穿越防火隔墙时，采用防火隔板+防火包带双重防护。例如，深圳某数据中心在桥架穿墙处安装A60级防火板，耐火极限达3小时，同步配置温度传感器实现实时监测。
二、标准化安装：分步实施的关键控制点
支架定位与固定
水平敷设：支架间距1.5-2m，使用M12膨胀螺栓固定;
垂直敷设：支架间距≤2m，如广州某超高层项目在90米竖井内采用热镀锌角钢支架，通过有限元分析优化间距至1.8m;
抗震设计：地震设防区需增设斜撑，如成都天府国际机场项目采用Q235钢材制作抗震支架，满足8度设防要求。
桥架组装与调平
模块化拼接：3米标准段通过四孔连接板对接，扭矩值控制在30-35N·m;
水平校准：使用激光水平仪调整，误差控制在±2mm/m;
接地处理：非镀锌桥架连接处跨接BVR-6mm²铜芯线，确保接地电阻≤0.1Ω。
电缆敷设规范
分层布置：强电在上层，弱电在下层，间距≥300mm;
弯曲半径控制：动力电缆≥10倍缆径，光纤≥15倍缆径;
标识管理：使用标签打印机标注电缆编号、起点终点信息，便于后期追溯。
三、质量验收：严守安全底线的最后关卡
静态承载测试
施加1.25倍额定载荷，持续24小时无永久变形。例如，北京某数据中心项目通过液压千斤顶模拟测试，验证桥架结构稳定性。
电气连续性测试
使用接地电阻测试仪检测，确保桥架全长与接地系统连通性符合GB 50169-2016标准。
防腐性能抽检
对焊接部位进行盐雾试验，确保480小时无红锈。如青岛某化工项目采用阳极氧化+环氧树脂涂层双重防护，防腐寿命达20年。
结语：铝合金桥架安装是电气工程的“隐形脉络”，其质量直接关系系统安全与运行效率。建议优先选择通过ISO 9001认证的厂商产品，并严格执行《电气装置安装工程电缆线路施工及验收规范》GB 50168-2018。随着BIM技术的应用，未来桥架安装将实现三维可视化施工，进一步提升工程精度与管理效率。
