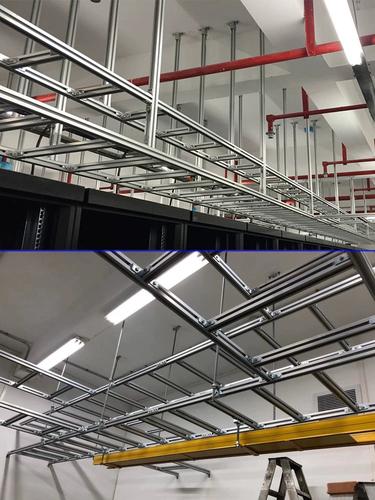

在数据中心与通信机房建设中,走线架作为线缆管理的核心载体,其设计标准直接关系到机房的运维效率、安全性和扩展性。本文将从设计规范、结构参数、安装工艺及行业实践四个维度,深度解析机房走线架的设计标准体系。
一、设计规范:安全与功能的双重底线
机房走线架设计需严格遵循《综合布线系统工程设计规范》《通信机房铁架安装设计标准》等国家标准。核心要求包括:
防火防尘:机房装修材料需采用非燃烧或难燃烧材料,走线架表面需进行防火喷塑处理,确保20年内不锈蚀。
防静电与温湿度控制:机房需配备防静电地板与尘埃过滤装置,走线架布局需预留通风间隙,避免线缆堆积影响散热。
防雷接地:走线架需通过多股铜线(截面积≥16mm²)每5米接地一次,确保接地电阻小于10Ω,防止雷击或静电引发设备故障。
二、结构参数:承载与适配的精准平衡
走线架的设计需根据机房类型、设备密度及线缆类型定制化:
尺寸规格:宽度范围200mm-1000mm,层间距通常为200mm,以适配不同线缆直径。例如,数据中心常用600mm宽走线架承载光纤与铜缆,动力机房则采用800mm宽走线架承载大功率电源线。
承重能力:普通走线架每米承重≥300kg,动力机房专用走线架需达到≥500kg/米,确保长期使用不变形。
材质选择:热镀锌钢板(室外)或铝合金(室内)为主流材质,表面处理需符合GB/T13912-1992标准,盐雾测试通过96小时无腐蚀。
三、安装工艺:细节决定可靠性
水平与垂直度:走线架安装后水平偏差每米≤2mm,垂直偏差≤机架高度的1‰,确保线缆布放整齐。
固定方式:采用膨胀螺栓或吊杆固定,膨胀螺栓间距≤1.5米,吊杆需配备防松螺母,避免长期振动导致松动。
线缆管理:强电(交流/直流)与弱电(信号线)需分层布放,间距≥50mm;光纤需单独铺设,弯曲半径≥30倍线缆直径,防止信号衰减。
四、行业实践:从标准到优化的创新
模块化设计:采用可拼接式走线架,支持快速扩容。例如,某数据中心通过模块化设计,将走线架安装时间缩短60%。
智能化集成:部分高端走线架集成温湿度传感器与线缆负载监测系统,实时预警过热或过载风险。
绿色节能:采用开放式网格结构,通风效率提升40%,配合冷热通道封闭技术,可降低PUE值15%以上。
结语
机房走线架的设计标准是安全、效率与可持续性的综合体现。从国家标准到行业实践,每一个参数、每一道工艺都需经得起时间与负载的考验。未来,随着AI运维与液冷技术的普及,走线架设计将进一步向智能化、高密度化演进,为数字基础设施提供更可靠的支撑。
