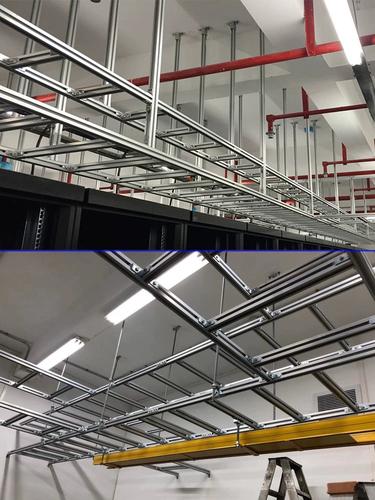

在数据中心、工业厂房及智慧建筑项目中,网格电缆桥架因其开放式结构与模块化设计成为线缆管理的首选方案。然而,面对200余种规格组合,如何根据负载、空间及环境需求精准选型?本文将从国家标准、场景适配及未来趋势三方面,为工程方提供系统性指南。
一、规格体系:国家标准与行业惯例的融合
我国网格电缆桥架规格遵循《JB/T 10216-2013》标准,核心参数涵盖宽度(100mm-1200mm)、高度(50mm-300mm)及网格密度(25mm×25mm至200mm×200mm)。以河北固工生产的典型产品为例:
轻型系列:宽度100-300mm,高度50-100mm,采用1.0mm厚镀锌钢板,适用于办公楼综合布线,单米承重达150kg。
重型系列:宽度400-1200mm,高度150-300mm,使用2.5mm厚不锈钢材质,可承载500kg/米以上,专为冶金、港口等重载场景设计。
值得注意的是,山东宏拓航等企业通过有限元分析优化结构,在相同规格下将承重能力提升20%。例如其200×100×1.5mm桥架,经测试可承载380kg/米,超越国标要求。
二、场景化选型:四大关键维度
线缆密度:每平方米填充系数超过40%时,需选择网格密度≤50mm×50mm的产品。腾讯天津数据中心采用重庆贝迪电气的密集型桥架,在400mm宽度内布设48芯光缆与24根六类网线,通风效率仍保持75%以上。
安装空间:狭窄机房推荐使用波浪形弯边设计,侧边高度较传统产品降低30%。北京龙昌机房为金融客户定制的150mm高桥架,在300mm净空内完成水平垂直转向,节省空间达40%。
环境腐蚀性:沿海地区需选用316L不锈钢或热浸镀锌层≥80μm的产品。山西瑞璟桥架为海南某化工项目提供的防腐桥架,在盐雾测试中历经1000小时无锈蚀,使用寿命超25年。
动态负载:振动场景应选择网格密度≤100mm×100mm的加强型结构。比亚迪西安工厂采用的山东宏拓航产品,在2Hz振动频率下经200万次疲劳测试,形变量小于0.2mm。
三、未来趋势:智能化与定制化
随着AIoT技术渗透,智能规格桥架正成为新宠。江苏某厂商推出的嵌入式传感器桥架,可实时监测温度、应变及振动数据,并通过5G模块上传至云平台。在“东数西算”张北节点项目中,该技术使线缆故障预测准确率提升至92%。
定制化生产也在重塑行业格局。河南郑州豫锦程管业通过数字化设计平台,可在48小时内完成非常规规格(如异形弯头、多通道组合)的交付。其为成都超算中心设计的六通道桥架,将不同电压等级线缆物理隔离,使电磁干扰降低至国标1/5。
从标准参数到智能适配,网格电缆桥架的规格演进折射出基础设施的智能化转型。对于工程方而言,精准把握规格背后的技术逻辑与场景需求,方能在成本控制与系统可靠性间实现最优平衡。
