电缆桥架作为电力系统与通信网络的核心支撑设备,其标准化程度直接影响工程安全与运行效率。本文结合国内外最新标准体系,深度解析电缆桥架从设计规范到施工验收的全流程标准要求,为工程采购与安装提供权威参考。
一、国际标准体系:IEC与UL的差异化路径
国际电工委员会(IEC)发布的IEC 61537标准是全球电缆桥架设计的通用准则,其核心要求包括:
载荷分级:明确轻型(≤150kg/m)、中型(150-500kg/m)、重型(≥500kg/m)三级载荷标准,如数据中心采用的中型桥架需满足GB/T 31939-2015中4.2.3条的动态载荷测试。
耐腐蚀性:规定热浸镀锌层厚度需≥65μm,铝合金阳极氧化膜厚需达15μm以上,确保化工、沿海等腐蚀环境下的20年使用寿命。
防火性能:要求防火桥架在950℃火焰中保持结构完整性≥2小时,符合UL 94 V-0阻燃等级的桥架在数据中心得到广泛应用。
二、国内标准演进:从GB到YD的行业适配
我国电缆桥架标准体系呈现“通用+行业”的双重结构:

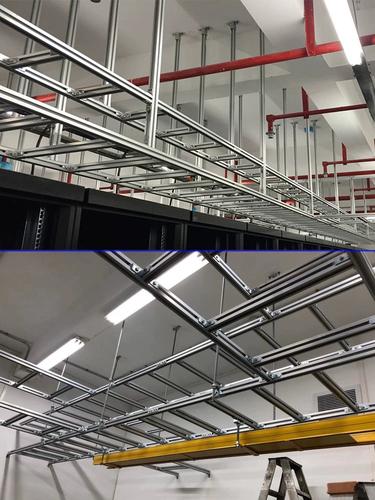

通用标准:GB/T 31939-2015《电缆桥架及其支撑装置》统一了槽式、梯式、托盘式桥架的术语定义,规定桥架宽度偏差需≤1.5%,长度偏差≤0.5%。
行业规范:通信行业YD/T 5026-2019标准强制要求5G基站桥架采用铝合金材质,并增设电磁屏蔽层;电力行业DL/T 5222-2021则规定高压电缆桥架需配置接地跨接线,截面积≥4mm²。
地方标准:如上海《DB31/T 310001-2021》要求地铁隧道桥架安装间距≤1.2米,并增设抗震支架。
三、工程实践中的标准落地挑战
材料合规性:某数据中心项目因采用非标镀锌桥架,导致3年内出现大面积锈蚀,维修成本超200万元。
安装精度:某化工管廊项目因桥架水平偏差超标,引发电缆摩擦破损,被迫停机检修。
验收盲区:部分工程忽视接地电阻测试,导致雷击事故频发。标准要求接地电阻≤0.5Ω,需采用等电位联结测试仪验证。
四、未来趋势:智能化与模块化标准升级
随着工业4.0推进,电缆桥架标准正融入物联网技术:
智能监测:新国标草案要求特高压桥架集成温度传感器,实时监控电缆工作温度。
模块化设计:组合式桥架标准(GB/T 31939.2-2023)允许通过100/150/200mm基型模块快速组装,降低现场施工时间。
绿色制造:欧盟CE认证新增桥架回收率指标,要求铝合金桥架再生材料占比≥30%。
当前,电缆桥架标准已形成覆盖设计、生产、安装、验收的全链条体系。工程方需严格遵循“材料可追溯、安装可量化、验收可验证”原则,优先选择通过ISO 9001与ISO 14001双认证的厂商,确保项目全生命周期合规性。
