电缆桥架选型看似简单，实则是电气工程中最容易"踩坑"的环节之一。槽式桥架、托盘式桥架虽然名称只差两个字，但用错了轻则散热不良、信号干扰，重则缩短电缆寿命甚至引发安全隐患。今天就把两者的区别一次讲透。

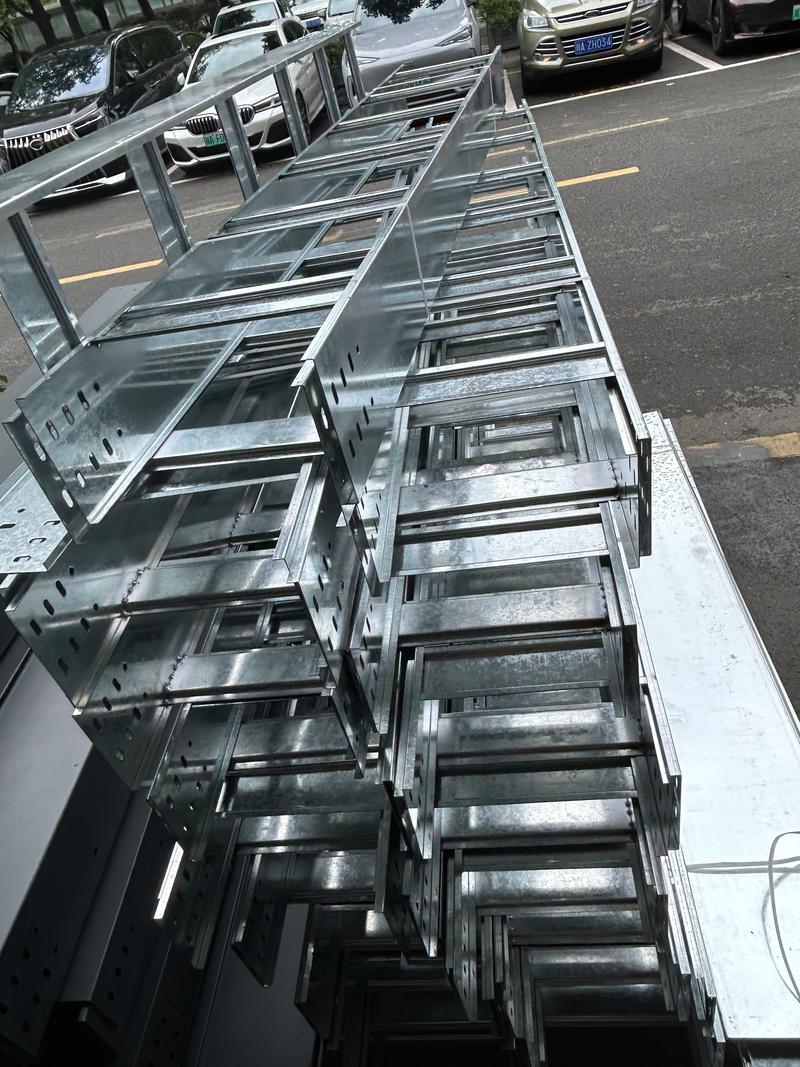

先从结构说起。 槽式桥架、托盘式桥架的截面形态截然不同。槽式桥架是全封闭结构，无任何开孔，由整张钢板弯制而成，配盖板后360度密封;托盘式桥架是半开放结构，底部均匀开设腰形孔，由底板与侧板组成托盘状，宽度大、深度浅。这个结构差异直接决定了后续所有性能的分化。
再看性能对比，这是选型的关键依据。 槽式桥架的核心能力是屏蔽与防护，在强电磁环境中能有效保护控制电缆，在重腐蚀环境中采用复合环氧树脂材质可大幅延长使用寿命，但缺点是散热差，不宜密集敷设。托盘式桥架的核心能力是散热与承载，冲孔设计使热气快速排出，电缆填充率可达50%至70%，载荷能力强，且重量更轻、安装更快。但托盘式桥架的屏蔽性能远不及槽式桥架，不适合高灵敏信号电缆。
最后落到应用场景上。 槽式桥架、托盘式桥架的分工非常明确——槽式桥架是数据中心、通信基站、医药车间的"标配";托盘式桥架则是石油化工、电力冶金、市政管廊的"主力军"。需要特别提醒的是，不同电压等级的电缆不宜同层敷设，若必须同槽，中间须加隔板隔离。
一句话：槽式桥架、托盘式桥架，一个守安全，一个提效率。选型时先问自己"我要屏蔽还是要散热"，答案自然就出来了。
