在数据中心与通信机房建设中，走线架作为线缆管理的核心设施，其设计标准直接影响机房安全性、可维护性与扩展性。本文基于行业规范与工程实践，深度解析机房走线架的设计标准，为从业者提供系统性指导。
一、结构强度与材料规范
根据《机房走线架》(NB/T 10294-2019)标准，走线架需满足每米平均承重≥300kg的动态荷载要求，当宽度≥800mm时(如动力机房场景)，承重要求提升至500kg/m。材料选择上，推荐采用冷轧钢板或铝合金，表面需通过48小时盐雾试验，确保耐腐蚀性。例如，新尚品科技生产的U型钢走线架，边梁截面尺寸为31×42×31mm，横档尺寸为28×35.5×28mm，符合高强度需求。
二、安装布局与空间规划

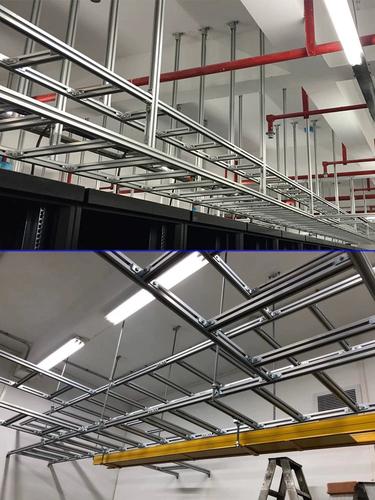

走线架布局需遵循“三线分离”原则，即强电、弱电、光纤通道独立布放。主走线通道通常沿机房墙面四边布置，分走线通道则选择设备横列架间隔处，避免横穿机架或占用扩容空间。例如，通信机房双层走线架标准中，强弱电垂直间隔≥300mm，水平净间隔建议200-300mm;移动基站则根据设备高度(1.2-2.0米)灵活调整底层走线架高度。
三、布线工艺与安全防护
线缆布放需横平竖直，转弯处曲率半径≥10倍电缆直径，避免信号衰减。例如，光纤布放弯曲度需控制在100-130度，并使用魔术贴扎带捆绑，防止过度挤压。接地保护方面，走线架需每5米用多股铜线(截面积≥16mm²)接地一次，且室内走线架不得与室外系统电气连接。此外，走线架穿越楼板或墙洞时，需加装保护套管并用防火材料封堵。
四、扩展性与维护优化
走线架设计需预留扩容空间，例如采用模块化结构，支持单层、双层或三层组合，搁条间隔可调(250-330mm)。同时，通过理线架、标签纸等工具提升维护效率，如内网接入交换机布线时，每4根网线用扎带捆绑并标注唯一标签，便于故障排查。
五、行业标准与合规性
设计需参考《综合布线系统工程设计规范》(GB 50311-2007)、《电信机房铁架安装设计标准》(YD/T 5026-2021)等文件，确保与消防系统协调(如水平走线架距顶棚≥300mm检修空间)。此外，走线架需通过连通性、衰减及串扰测试，验收时需核查标识清晰度与管理档案完备性。
结语
机房走线架设计需平衡结构强度、布线规范与扩展需求。通过遵循行业标准、优化材料与布局，可显著提升机房运维效率与安全性，为数字化基础设施提供可靠支撑。
